便携式交流充电桩主控板
产品详情
型号: TS-QBF02A 功率: 7KW
充电电流: 32A

产品基本描述

1.1 产品定义:电动汽车交流充电模式2 连接方式B“缆上控制盒”中的电路板。

1.2 产品型号:内部型号TS-QBF02A(仅为电路板标识)。用户定货时采用“用户端产品标称型号”(“用户端产品标称型号”由用户指定,对应于唯一的软件方案及硬件电路)

使用环境要求

项目

参数

单位

工作温度

-30~55

℃

操作湿度范围

3-95

%RH

存储温度范围

-50~85

℃

海拔

<2000

m

防护等级

IP54


阻燃等级

UL94 V0


跌落冲击测试

满足GB/T2423.8-2008


功能要求

  1)过压保护

  2)欠压保护

  3)过流保护

  4)漏电保护

5)接地保护:持续监测接地保护

6)地线未连接保护

7)PCB过温保护:工作温度超过85℃并持续3S,继电器立即断开输出,待温度降低到65℃以下并持续3S,则自动恢复;时间超过300s后温度还是超过85℃,结束充电,重启恢复。

8)插头过温保护:工作温度超过85℃并持续3S,继电器立即断开输出,待温度降低到65℃以下并持续3S,则自动恢复;时间超过300s后温度还是超过85℃,结束充电,重启恢复。

注:插头温度传感器为47KNTC

产品尺寸图

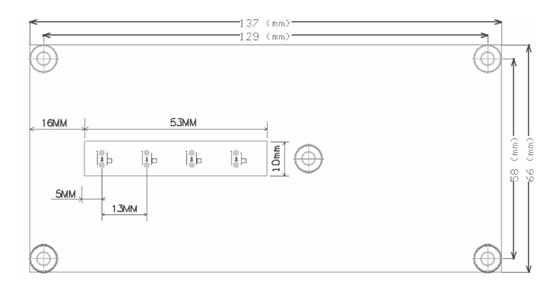

尺寸图:TS-QBF-02A由两张电路板组成:主板和指示灯板,两张板由排针连接为一个整体。

(1)接线端子定义及位置尺寸,指示灯在背面。

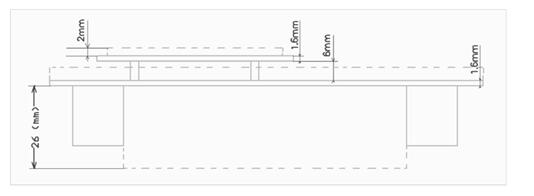

(2)侧面尺寸示意图:

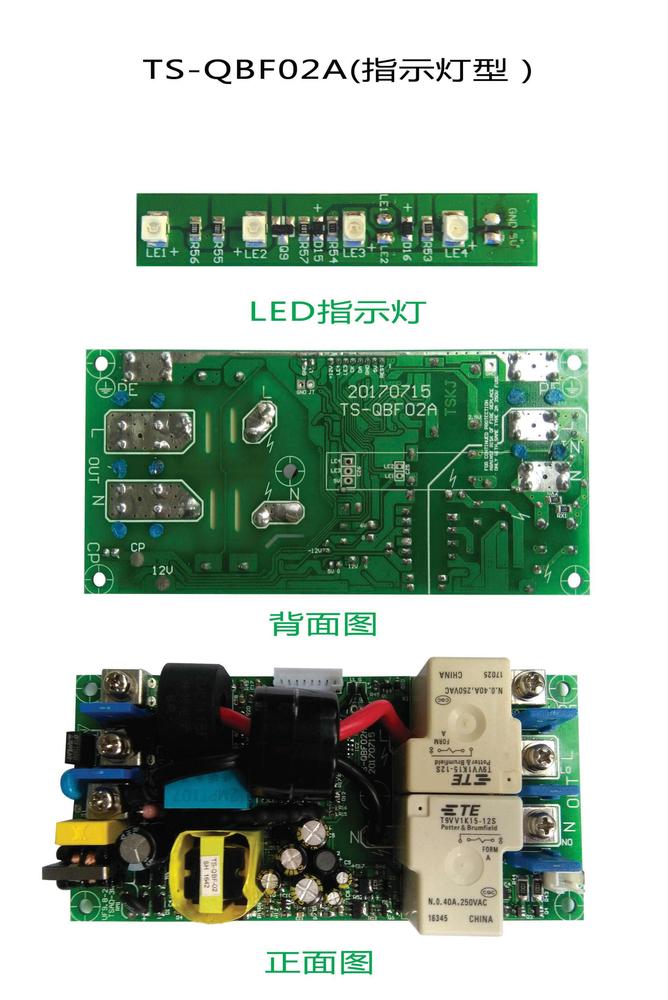

3)指示灯板位置图:

基本参数设置 (注:以下参数除特殊注明以外,环境温度为25℃

序号

指标项目

规格参数

备注

1

额定交流工作电压

220±10%VAC


2

额定交流工作电流

32A


3

工作频率

47-63HZ


4

剩余电流额定动作电流

≧25±5mA


5

占空比

53.33%  @1KHZ


用户端标称型号的含义:

CP 占空比: 53.33%

过流一段(延时跳闸)定值: 34A

过流二段(速断跳闸)定值: 35A

指示灯定义及动作方案:

采用4 个指示灯,电路板上标号为LE1,LE2,LE3,LE4 定义如下:

LE1:电源指示灯:绿色;     LE2:工作状态指示灯:绿色;

LE3:故障指示灯:红色;     LE4:故障指示灯:红色。
